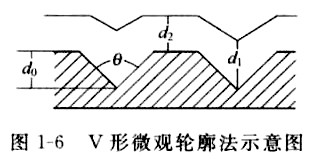

除了密绕铜丝法，还有一种测试整平能力的方法是V形微观轮廓法，由于这种方法所用的试验阴极是比铜丝法的波形起伏更微小的类似老式唱片模型的表面状态（如图1-6所示），因此更接近微观整平能力的情况。

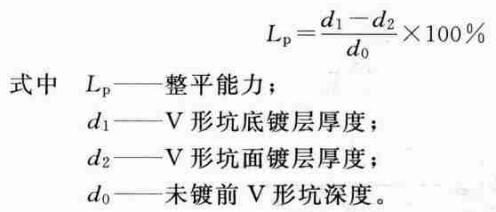

这种测试方法是在镀前将试片的微观不平做一个测量，测出阴极上如图1-6中所示的d0的值，要求阴极上的所有V形坑的形状（θ角）都一样，且d0相等，这样在镀后取n个V形坑读数的平均值就更为准确。采用这种方法所得的值可用下式计算出以百分数（％）表示的整平能力：
这种测试方法要求对试样进行金相显微镜观测，才能得到比较精确的结果，同时对试片的制作也要求较高，因此在生产实际中用得不多，但是从科研的角度，是比密绕铜丝法更为精确的方法。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
